Garioni Naval - NPR-S

Модели серии NPR-S

  • NPR 65 S
  • NPR 85 S
  • NPR 110 S
  • NPR 150 S
  • NPR 185 S
  • NPR 225 S
  • NPR 300 S
  • NPR 380 S
  • NPR 500 S
  • NPR 630 S
  • NPR 730 S
  • NPR 840 S
  • NPR 1100 S
  • NPR 1320 S
  • NPR 1600 S
  • NPR 1900 S

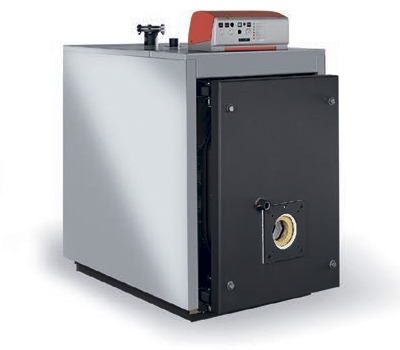

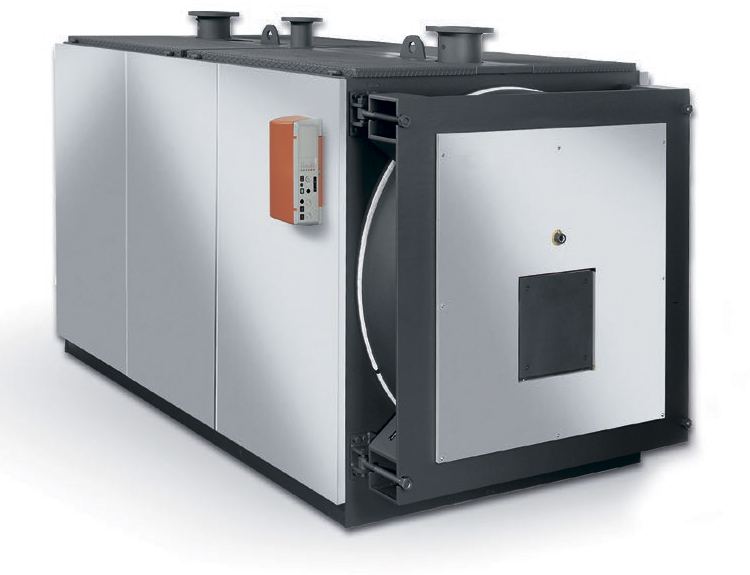

Серия водогрейных жаротрубных котлов NPR-S имеет стандартное рабочее давление воды до 6 бар. Максимальная рабочая температура воды в котле 95°С. Диапазон тепловой мощности данной линейки котлов составляет от 65 до 1 900 кВт. Основное применение котлы серии NPR-S находят в закрытых системах теплоснабжения. Данные котлы в зависимости от мощности применимы как в отопительных системах частного сектора, так и в отопительных котельных общественного и производственного назначения.

Основные конструкционные особенности котла серии NPR-S:

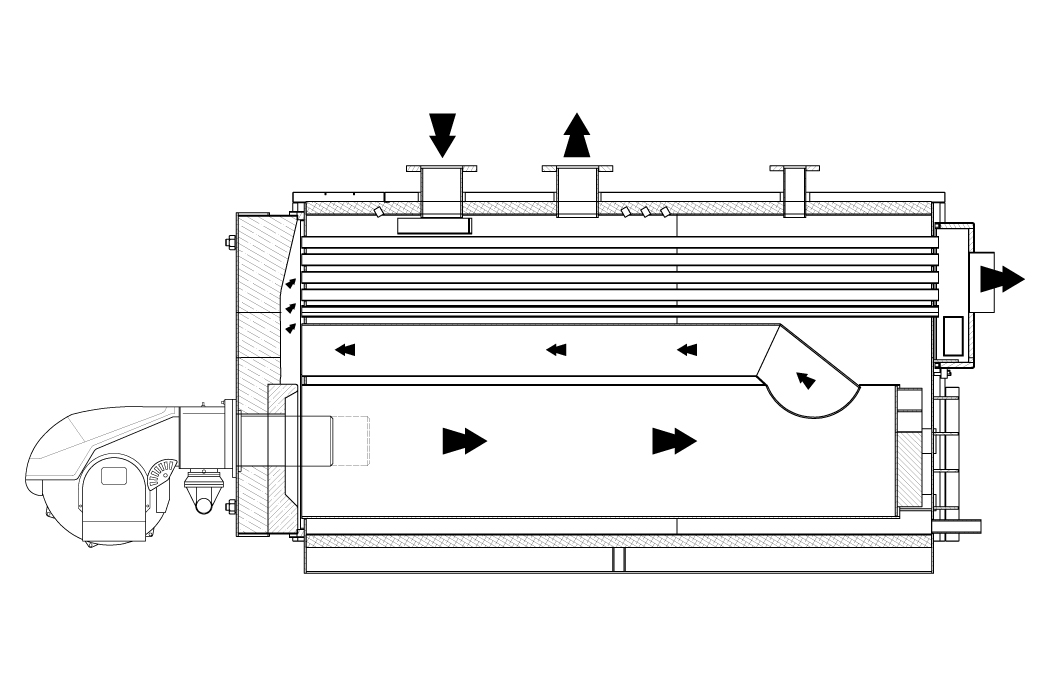

  • 3-х ходовая топка, состоящая из основной жаровой трубы, реверсивной дымогарной трубы 2-го хода, фронтальной футерованной поворотной камеры и пучка дымогарных труб 3-го хода, обеспечивает низкое содержание NOx в дымовых газах и позволяет получить КПД до 95% . Трехходовая конструкция котла обеспечивает хороший теплообмен между дымовыми газами и теплоносителем;
  • За счет реализации трехходовой схемы топки достигается более эффективное охлаждение пламени стенками топки, омываемыми водой;
  • Плавающая конструкция жаровой трубы на моделях котлов мощностью от 500 кВт.
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Горизонтальное исполнение котла;
  • Открываемые фронтальная дверь и задняя крышка котла обеспечивают легкий доступ к жаровой трубе и дымогарным трубам для чистки, планового технического обслуживания и ремонта;
  • Возможность оборудования котла электронным блоком плавного регулирования мощности горелки;
  • Возможность оборудования котла погодозависимой автоматикой управления;
  • Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, со ступенчатым или модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Электромеханический термостат безопасности на 100°С с ручной разблокировкой;
  • Термометр температуры воды в котле;
  • Глазок контроля пламени.

Управляющие устройства:

  • Электромеханический термостат управления peциркуляционным насосом;
  • Регулируемые электромеханические термостаты 1-ой и 2-ой ступени мощности горелки.

Пульт управления котлом:

  • Главный выключатель, выключатель горелки, выключатель 2-ой ступени мощности, выключатель первой ступени мощности, контрольные лампы, сигнальная лампа блокировки котла.

Горелка:

  • Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОГРЕЙНОГО КОТЛА мод. NPR-S 65 - 380

МОДЕЛЬNPR 65 SNPR 85 SNPR 110 SNPR 150 SNPR 185 SNPR 225 SNPR 300 SNPR 380 S
Мощность, кВт 65 85 110 150 185 225 300 380
Мощность топки, кВт 71 93 120 163 202 245 327 414
Рабочее давление, бар 5 5 5 5 5 6 5 5
КПД, % 91,5 91,4 91,7 92 91,6 91,8 91,7 91,8
Объем воды в котле, л 131 187 204 270 285 322 408 475
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст. 4 6 7,5 16 12 17,5 12 21
Длина котла (L), мм 975 1235 1170 1430 1365 1495 1560 1755
Ширина котла (W), мм 740 740 820 820 860 860 890 890
Высота котла (H), мм 1140 1140 1210 1210 1310 1310 1485 1485
Вес, кг 307 348 426 503 564 621 812 906

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОГРЕЙНОГО КОТЛА мод. NPR-S 500 - 1900

МОДЕЛЬNPR 500 SNPR 630 SNPR 730 SNPR 840 SNPR 1100 SNPR 1320 SNPR 1600 SNPR 1900 S
Мощность, кВт 500 630 730 840 1 100 1 320 1 600 1 900
Мощность топки, кВт 545 686 795 915 1198 1438 1743 2070
Рабочее давление, бар 5 5 5 5 6 6 6 6
КПД, % 91,7 91,8 91,8 91,8 91,8 91,8 91,8 91,8
Объем воды в котле, л 656 737 807 932 1580 1791 2297 2496
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст. 35 45 49 58 62 85 55 73
Длина котла (L), мм 1935 2130 2325 2310 2802 3172 3212 3534
Ширина котла (W), мм 920 920 920 1122 1462 1462 1622 1622
Высота котла (H), мм 1735 1735 1735 1540 1650 1650 1810 1810
Вес, кг 1198 1304 1431 1581 2444 2965 3685 4089
