Garioni Naval - GPT

Модели серии GPT

  • GPT 3000
  • GPT 4000
  • GPT 5000
  • GPT 6000
  • GPT 8000
  • GPT 10000
  • GPT 12000
  • GPT 15000
  • GPT 20000
  • GPT 22000
  • GPT 25000

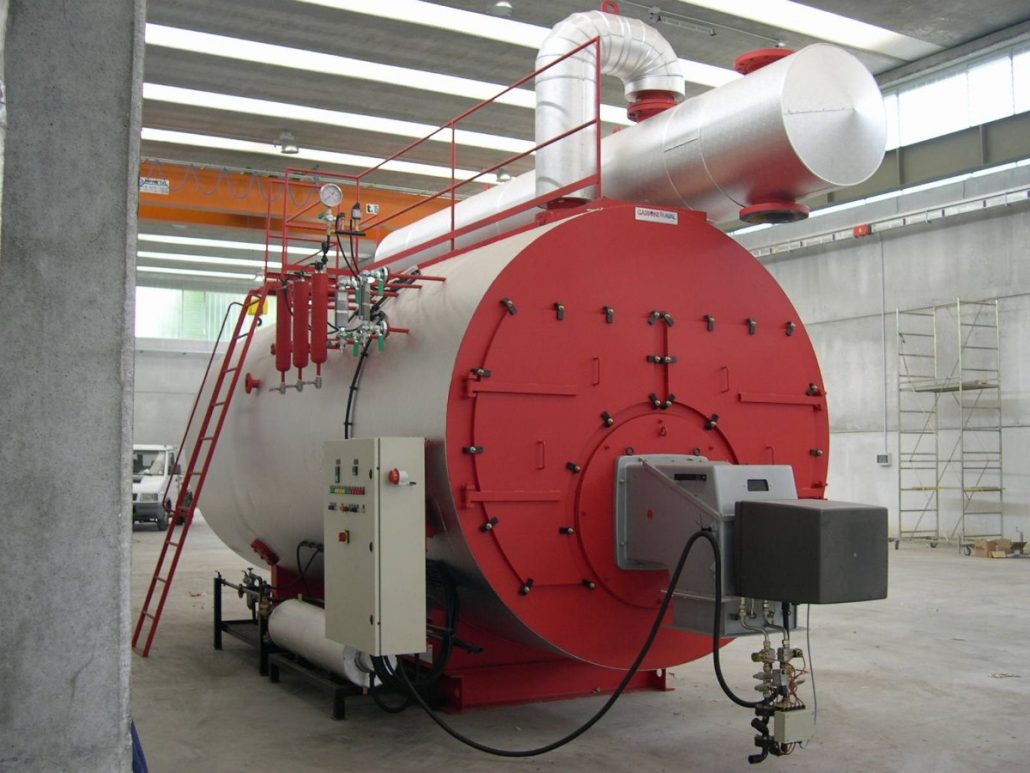

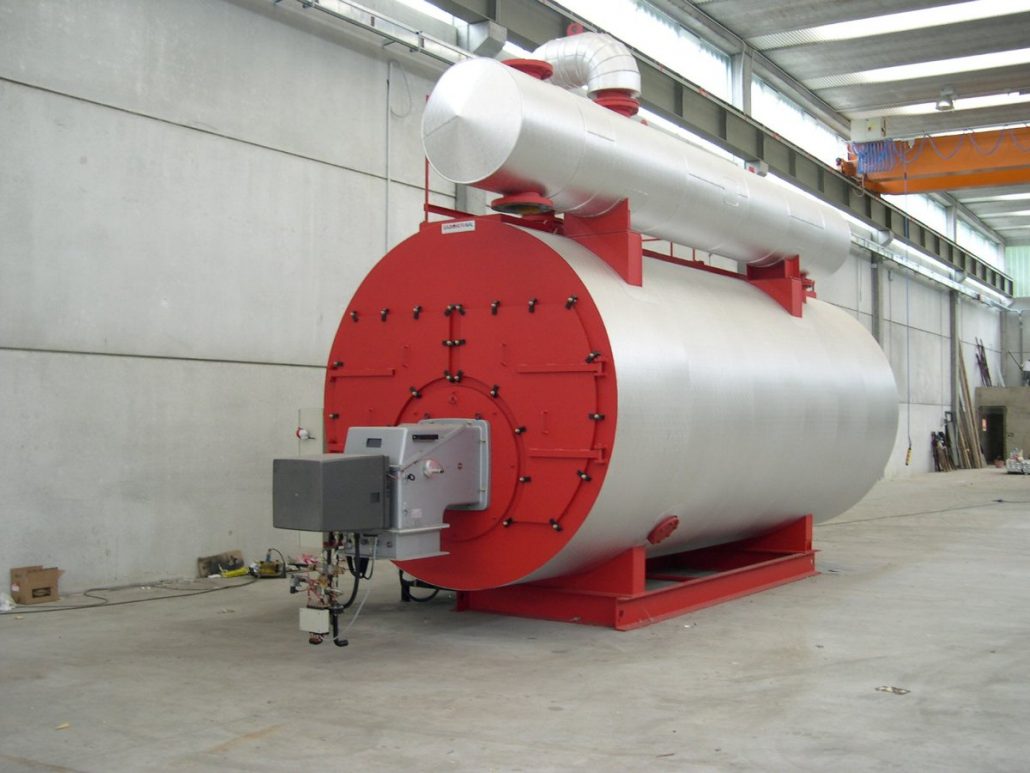

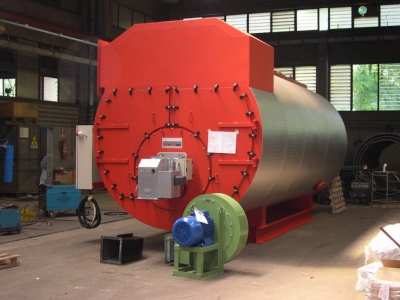

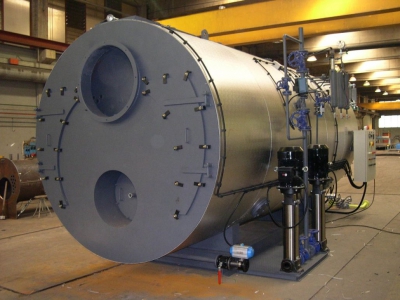

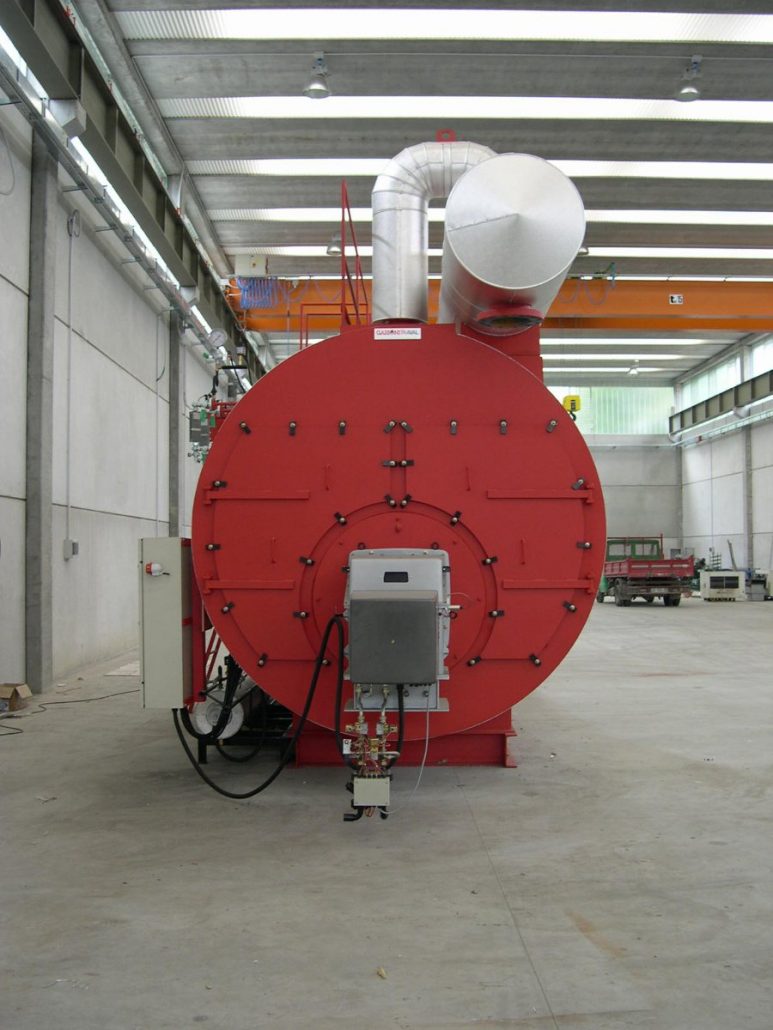

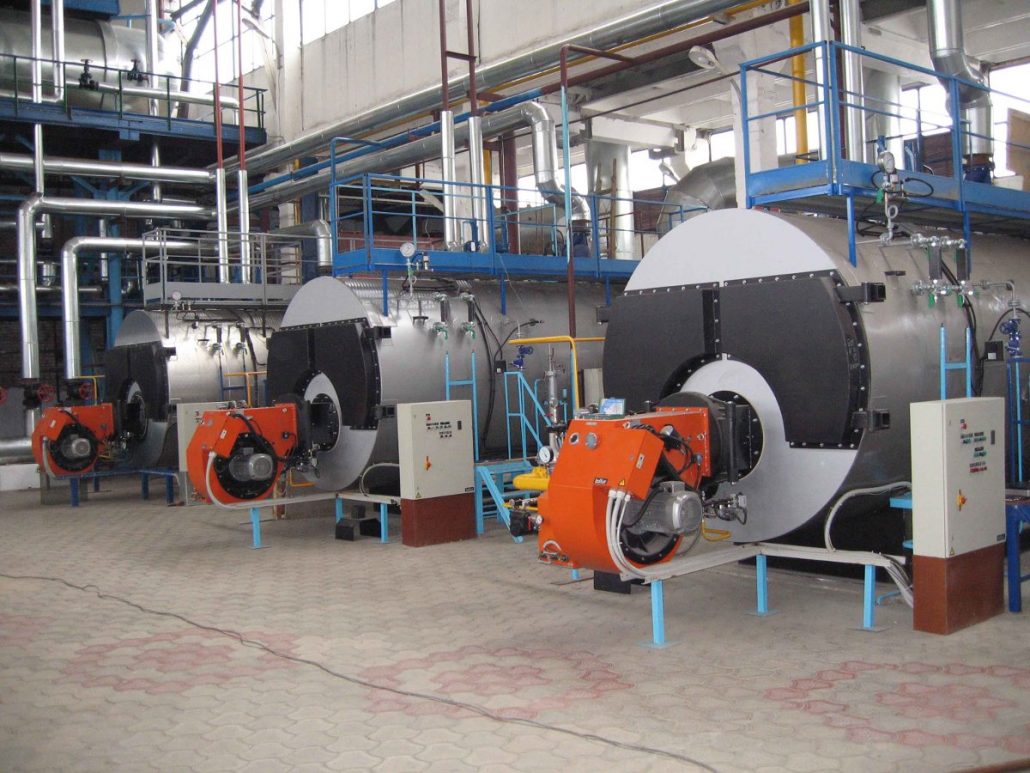

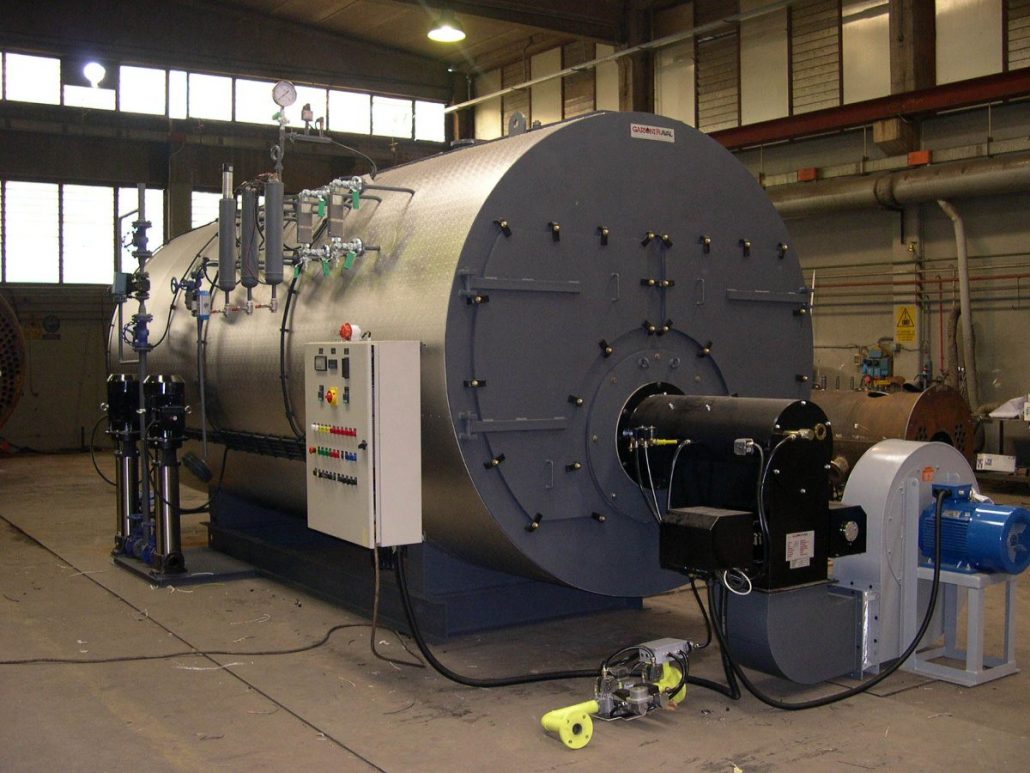

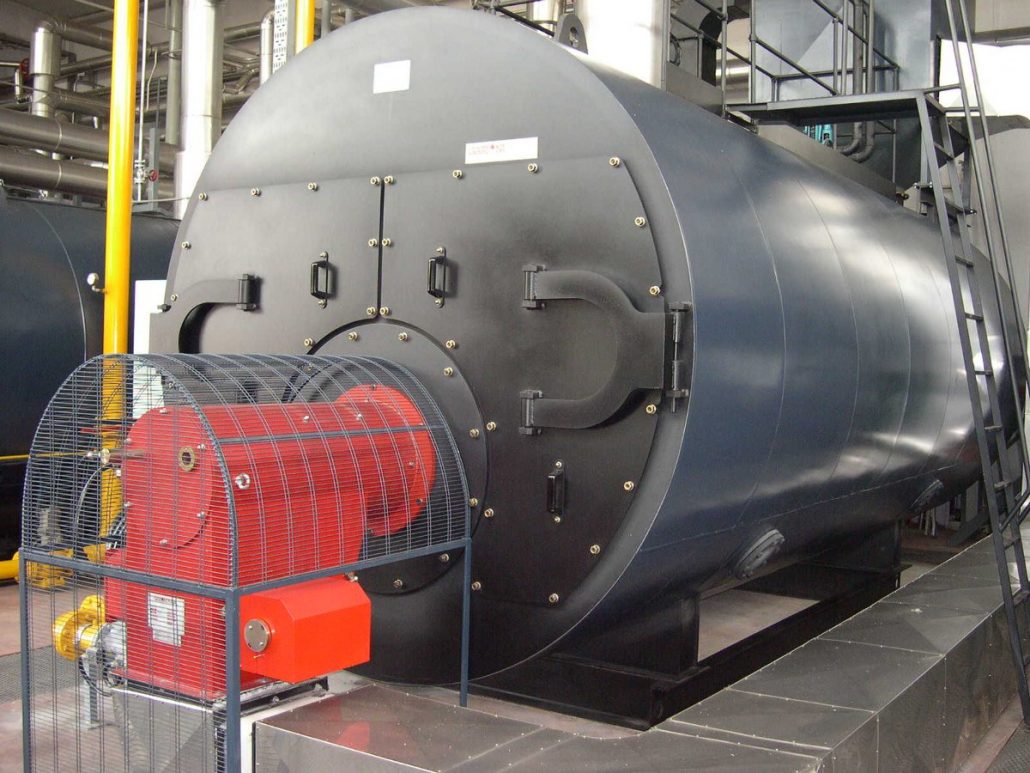

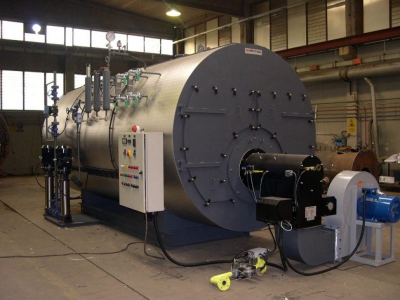

Серия паровых жаротрубных котлов GPT имеет стандартное рабочее давление до 12 бар и покрывает широкий диапазон паропроизводительности от 2000 до 25000 кг/ч. Диапазон тепловой мощности данной линейки котлов составляет от 1395 до 17445 кВт. Возможно специальное исполнение котла GPT с рабочим давлением пара до 21 бара. Основное применение котлы серии GPT находят в технологиях крупных производственных комплексов с переменным суточным потреблением пара и частичным или полным возвратом конденсата.

Основные конструкционные особенности котла серии GPT:

  • 3-х ходовая топка, состоящая из жаровой трубы, омываемой водой тыльной поворотной камеры и пучка дымогарных труб второго и третьего хода. За счет эффективного использования увеличенных теплообменных поверхностей достигается высокий КПД до 91% и низкое содержание NOx в дымовых газах. Трехходовая конструкция котла обеспечивает равномерные нагрузки на конструкцию котла, что обеспечивает его значительный срок службы;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Горизонтальное исполнение котла;
  • Открываемые передние и задняя крышки котла обеспечивают легкий доступ к жаровой трубе и дымогарным трубам для чистки, планового технического обслуживания и ремонта;
  • Приготовление сухого насыщенного пара;
  • Возможность установки на котле встроенного экономайзера;
  • Возможность установки на котле встроенного пароперегревателя;
  • Возможность установки на котле системы модулированной подачи питательной воды;
  • Возможность установки на котле автоматической системы контроля солености воды внутри котла и периодической продувки;
  • Возможность применения моноблочных или блочных промышленных горелочных устройств, работающих на жидком и газообразном топливе, с модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Два предохранительных клапана;
  • Предохранительное электромеханическое реле давления с ручной разблокировкой;
  • Электронное ограничение максимального рабочего давления;
  • Система контроля температуры дымовых газов;
  • Манометр давления пара;
  • Датчик контроля минимального уровня воды;
  • Датчик контроля максимального уровня воды;
  • Два визуальных индикатора уровня воды в котле;
  • Манометр давления питательной воды;
  • Термометр температуры питательной воды;
  • Глазок контроля пламени.

Управляющие устройства:

  • Встроенный моноблочный контроллер управления котлом;
  • Аналоговый датчик давления пара для горелок с плавной регулировкой мощности;
  • Аналоговый датчик рабочего уровня воды в котле.

Питающая группа:

  • Два многокрыльчаточных центробежных насоса подачи воды в котел с комплектом запорной арматурой и соединительными трубопроводами.

Пульт управления котлом:

  • Главный выключатель, выключатель насоса, селектор выбора рабочего насоса, выключатель горелки, аварийная сирена, контрольные лампы, дисплей для индикации параметров работы котла и вывода сообщений об ошибках.

Горелка:

  • Возможна установка модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОВОГО КОТЛА мод. GPT 3000 - 10000

МОДЕЛЬGPT 3000GPT 4000GPT 5000GPT 6000GPT 8000GPT 10000
Мощность, кВт209327913489418755826978
Мощность, ГКал/ч1,82,433,64,86
Производительность пара, кг/ч3000400050006000800010000
Рабочее давление, бар121212121212
КПД (без экономайзера), %-89,189,5898989
КПД (с экономайзером), %929292939393
Объем воды в котле, л5,686,596,078,8110,4615,4
Аэродинамическое сопротивление контура дымовых газов (без экономайзера), мм. вод. ст8090110115110130
Длина котла (L), мм435047505200570058826600
Ширина котла (W), мм250025002500260028502950
Высота котла (H), мм850092009500121001380017500
Вес, кг8750950010000126001430018000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОВОГО КОТЛА мод. GPT 12000 - 25000

МОДЕЛЬGPT 12000GPT 15000GPT 20000GPT 22000GPT 25000
Мощность, кВт837410467139561535217445
Мощность, ккал/ч7,291213,215
Производительность пара, кг/ч1200015000200002200025000
Рабочее давление, бар1212121212
КПД (без экономайзера), %9090909090
КПД (с экономайзером), %9393939393
Объем воды в котле, л15,318,0325,9626,8930,53
Аэродинамическое сопротивление контура дымовых газов (без экономайзера), мм. вод. ст130130150182160
Длина котла (L), мм70007350805090008800
Ширина котла (W), мм33003500370041004000
Высота котла (H), мм39504300455049004800
Вес, кг2280030000380005050046000
