Baltur COMIST 122 N, 55410010

В корзине товаров: 0

Топливо газ/мазут

Вид регулирования двухступенчатая

Минимальная тепловая мощность, кВт 652

Максимальная тепловая мощность, кВт 1364

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	фотодатчик UV
Устройство переключения вида топлива	автоматическое
Минимальный расход газа, м3/ч	69
Максимальный расход газа, м3/ч	144
Минимальный расход топлива, кг/ч	58
Максимальный расход топлива, кг/ч	122
Расположение выходного подсоединения газовой рампы	сверху
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	2,2
Степень защиты электрооборудования	IP40

Блок распыления с закрывающей форсунку иглой;
СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления, регулятором давления газа и газовым фильтром;
Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатами минимума и регулировки;
Электродвигатель для привода насоса;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Топливная система в составе шестиренчатого насоса, регулятора давления, запорного клапана и клапана котроля расхода топлива;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Возможность извлечения смесительного узла без снятия горелки с котла;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Клеммы для управления второй ступенью горелки;
Клеммы для подключения электропитания и термостата;

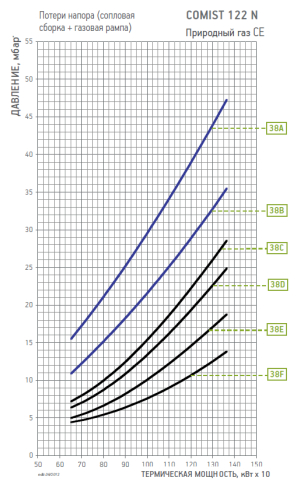

Диаграмма рабочей зоны газовой рампы COMIST 122 N — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Схема	Прим.
ПРИР. ГАЗ	38A	CE	360	CTV	19990454	в комплекте	96000009	B2
	38B		360	CTV	19990455	в комплекте	–	B2
	38C		500	CTV	19990457	97392410	–	B4	6) 14)
	38D		500	CTV	19990459	97392410	–	B4	6) 14)
	38E		500	CTV	19990461	97392410	96005002	B5	6) 14)
	38F		500	CTV	19990463	97392420	96005007	B5	14)
	38J	EXP	360	CTV	19990404	в комплекте	96000009	B2
	38J		360	CTV	19990454	в комплекте	96000009	B2
	38K		360		19990405	в комплекте	–	B2
	38K		360	CTV	19990455	в комплекте	–	B2
	38L		140		19990456	–	–	BE4	6)
	38L		140	CTV	19990457	–	–	BE4	6)
	38M		140		19990458	–	–	BE4	6)
	38M		140	CTV	19990459	–	–	BE4	6)
	38N		140		19990460	–	96005002	BE5	6)
	38N		140	CTV	19990461	–	96005002	BE5	6)
	38P		140		19990462	–	96005007	BE5
	38P		140	CTV	19990463	–	96005007	BE5

Информация для транспортировки горелки

Вес без упаковки, кг 175,1

Вес с упаковкой, кг 230

Ширина упаковки, мм 1730

Глубина упаковки, мм 1030

Высота упаковки, мм 880
