Baltur TBML 150 P (Код: 56550010)

Топливо газ/дизель
Вид регулирования двухступенчатая
Минимальная тепловая мощность, кВт 550
Максимальная тепловая мощность, кВт 1500
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха механический регулятор
Контроль пламени фотодатчик UV
Устройство переключения вида топлива ручное
Минимальный расход газа, м3/ч 58
Максимальный расход газа, м3/ч 159
Минимальный расход топлива, кг/ч 46
Максимальный расход топлива, кг/ч 126
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 2,2
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Пониженное содержание NOx и CO в выбросах, при сжигании дизельного топлива, в соответствии с требованиями европейского стандарта EN267 Класс 2
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
  • Панель управления с сигнальными лампами;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Топливная система в составе шестиренчатого насоса, регулятора давления, запорных клапанаов и прессостата аварийного давления;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Соединение топливного насоса и двигателя вентилятора посредством электромагнитной муфты периодического сцепления;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки

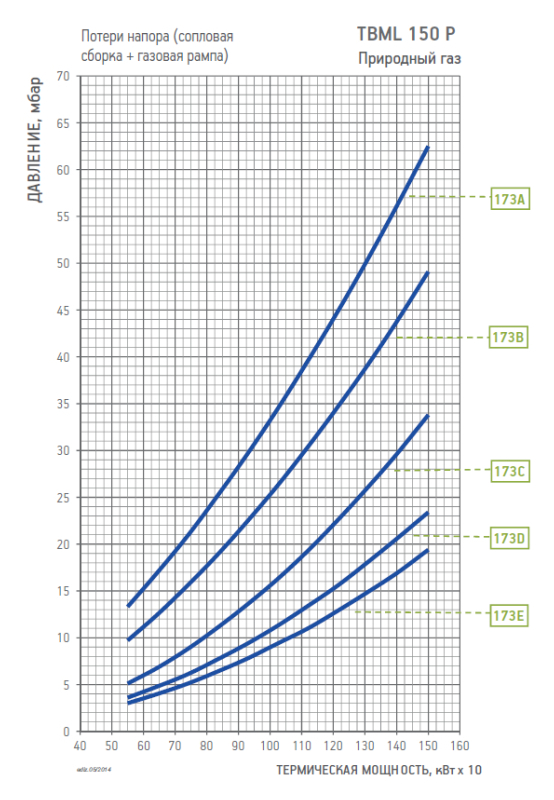

Диаграмма рабочей зоны газовой рампы
Диаграмма рабочей зоны газовой рампы TBML 150 P

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ173ACE360CTV19990548в комплекте9600000798000101B711)
EXP360 19990548в комплекте96000007BE7
CTV19990548в комплекте9600000798000101BE7
173BCE360CTV19990549в комплекте98000101B711)
EXP360 19990549в комплектеBE7
CTV19990549в комплекте98000101BE7
173CCE500CTV19990550в комплекте98000102B711)
EXP500 19990550в комплектеBE7
CTV19990550в комплекте98000102BE7
173DCE500CTV19990563в комплекте98000101B711)
EXP500 19990563в комплектеBE7
CTV19990563в комплекте98000101BE7
173ECE500CTV19990564в комплекте98000101B711)
EXP500 19990564в комплектеBE7
CTV19990564в комплекте98000101BE7
Информация для транспортировки горелки
Вес без упаковки, кг 78
Вес с упаковкой, кг 90,1
Ширина упаковки, мм 1070
Глубина упаковки, мм 800
Высота упаковки, мм 610
