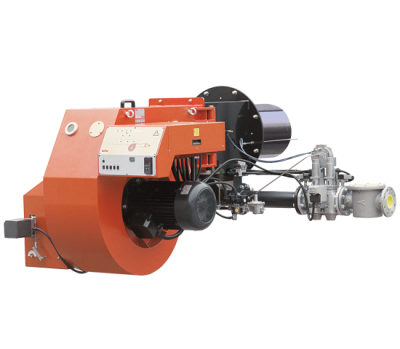

Baltur GI 1000 LX V, 15360015

В корзине товаров: 0

Топливо газ

Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием

Минимальная тепловая мощность, кВт 1500

Максимальная тепловая мощность, кВт 10850

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	фотодатчик UV
Отношение минимальной мощности к максимальной	1:7
Минимальный расход газа, м3/ч	159
Максимальный расход газа, м3/ч	1148
Расположение выходного подсоединения газовой рампы	снизу
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	22
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Степень защиты электрооборудования	IP40

Изменение скорости вращения вентилятора в соответствии с рабочей точкой с помощью инвертора для снижения электропотребления и шума;
СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления газа и газовым фильтром;
Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
Панель управления с сигнальными лампами;
Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Фиксированный крепежный фланец;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Газовая рампа линии розжига оборудована рабочим и предохранительным клапанами, реле минимального давления, регулятором давления газа и газовым фильтром;
Возможность извлечения смесительного узла без снятия горелки с котла;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Клеммы для управления второй ступенью горелки или подключения электронного ПИД-регулятора мощности;
Клеммы для подключения электропитания и термостата;

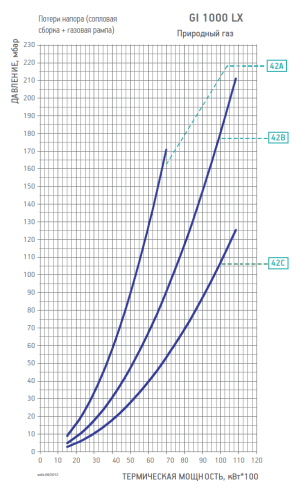

Диаграмма рабочей зоны газовой рампы GI 1000 LX V — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема	Прим.
ПРИР. ГАЗ	42A	CE	500	CTV	19990468	в комплекте	–	98000101	D3	11)
		EXP	500		19990468	в комплекте	–	–	DE3
		EXP	500	CTV	19990468	в комплекте	–	98000101	DE3
	42B	CE	500	CTV	19990469	в комплекте	–	98000101	D3	11)
		EXP	500		19990469	в комплекте	–	–	DE3
		EXP	500	CTV	19990469	в комплекте	–	98000101	DE3
	42C	CE	500	CTV	19990470	в комплекте	–	98000101	D3	11)
		EXP	500		19990470	в комплекте	–	–	DE3
		EXP	500	CTV	19990470	в комплекте	–	98000101	DE3

Информация для транспортировки горелки

Вес без упаковки, кг 573

Вес с упаковкой, кг 673

Ширина упаковки, мм 2610

Глубина упаковки, мм 1760

Высота упаковки, мм 1470
