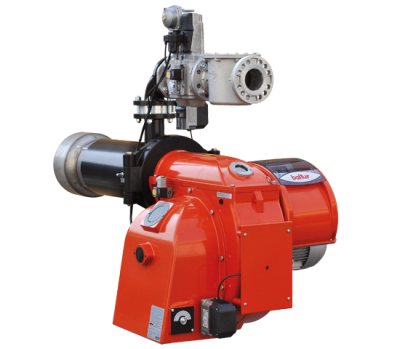

Baltur BGN 510 ME (Код: 16980010)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием
Минимальная тепловая мощность, кВт 650
Максимальная тепловая мощность, кВт 5100
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:8
Минимальный расход газа, м3/ч 69
Максимальный расход газа, м3/ч 540
Расположение выходного подсоединения газовой рампы сверху, снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 11
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления, оснащается дисплеем, отображающим рабочий процесс и клавиатурой для регулировки параметров горелки;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

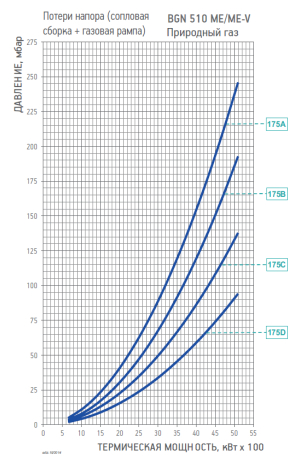

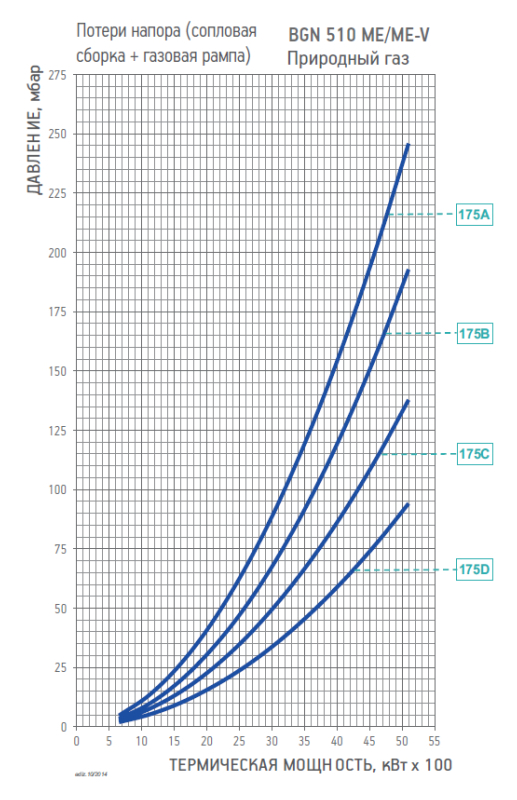

Диаграмма рабочей зоны газовой рампы BGN 510 ME

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ175A 500CTV19990524в комплекте96000035в комплектеD2
175B 500CTV19990614в комплектев комплектеD2
175C 500CTV19990577в комплектев комплектеD2
175D 500CTV19990578в комплектев комплектеD2
Информация для транспортировки горелки
Вес без упаковки, кг 176,8
Вес с упаковкой, кг 253,3
Ширина упаковки, мм 1250
Глубина упаковки, мм 1150
Высота упаковки, мм 960
