Baltur BGN 510 MC, 16970010

В корзине товаров: 0

Топливо газ

Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием

Минимальная тепловая мощность, кВт 650

Максимальная тепловая мощность, кВт 5100

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	механический регулятор
Контроль пламени	электрод ионизатор
Отношение минимальной мощности к максимальной	1:8
Минимальный расход газа, м3/ч	69
Максимальный расход газа, м3/ч	540
Расположение выходного подсоединения газовой рампы	сверху
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	11
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 2
Степень защиты электрооборудования	IP54

Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
Семиполюсный штекер для подключения электропитания и предельного термостата;
СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
Панель управления с сигнальными лампами;
Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Возможность извлечения смесительного узла без снятия горелки с котла;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

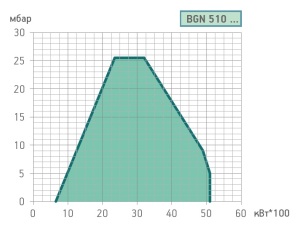

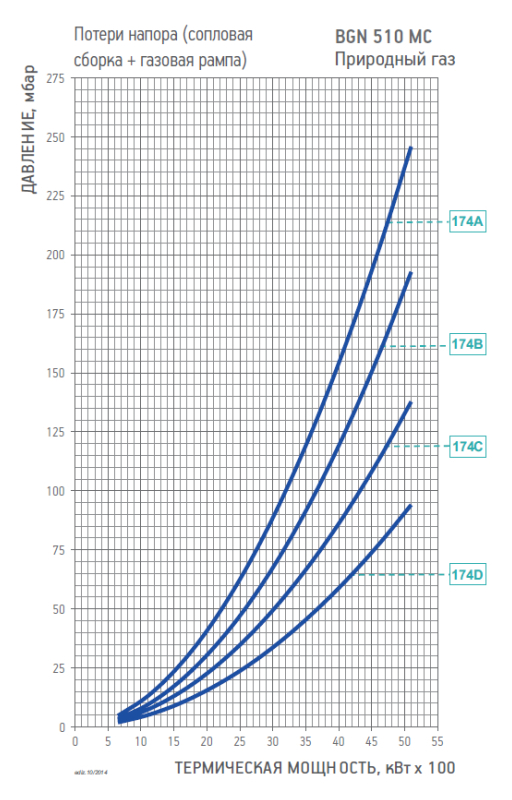

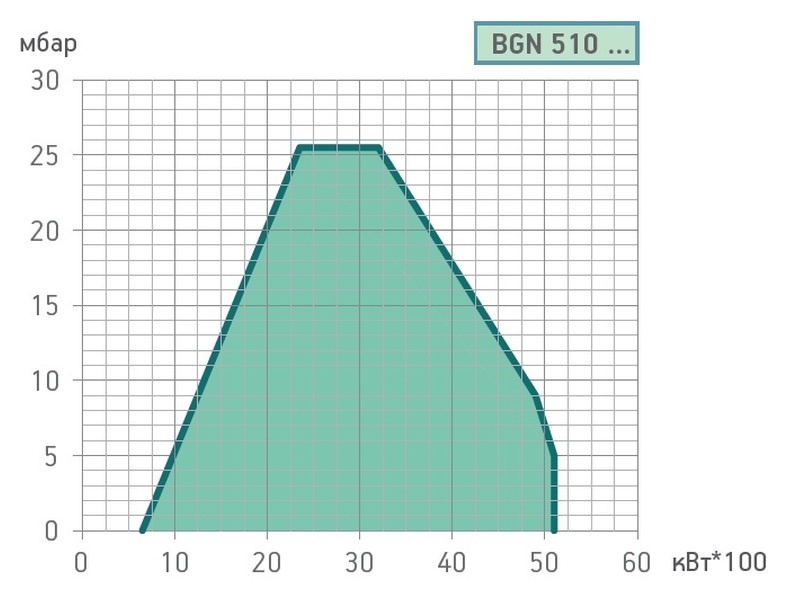

Диаграмма рабочей зоны газовой рампы BGN 510 MC — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема
ПРИР. ГАЗ	174A	500	CTV	19990566	в комплекте	–	в комплекте	B7
	174B	500	CTV	19990613	в комплекте	–	в комплекте	B7
	174C	500	CTV	19990567	в комплекте	–	в комплекте	B7
	174D	500	CTV	19990568	в комплекте	–	в комплекте	B7

Информация для транспортировки горелки

Вес без упаковки, кг 176,8

Вес с упаковкой, кг 253,3

Ширина упаковки, мм 1250

Глубина упаковки, мм 1150

Высота упаковки, мм 960
