Garioni Naval - GPT/AC

Модели серии GPT/AC

  • GPT/AС 2000
  • GPT/AС 3000
  • GPT/AС 4000
  • GPT/AС 5000
  • GPT/AС 6000
  • GPT/AС 8000
  • GPT/AС 10000
  • GPT/AС 12000
  • GPT/AС 14000

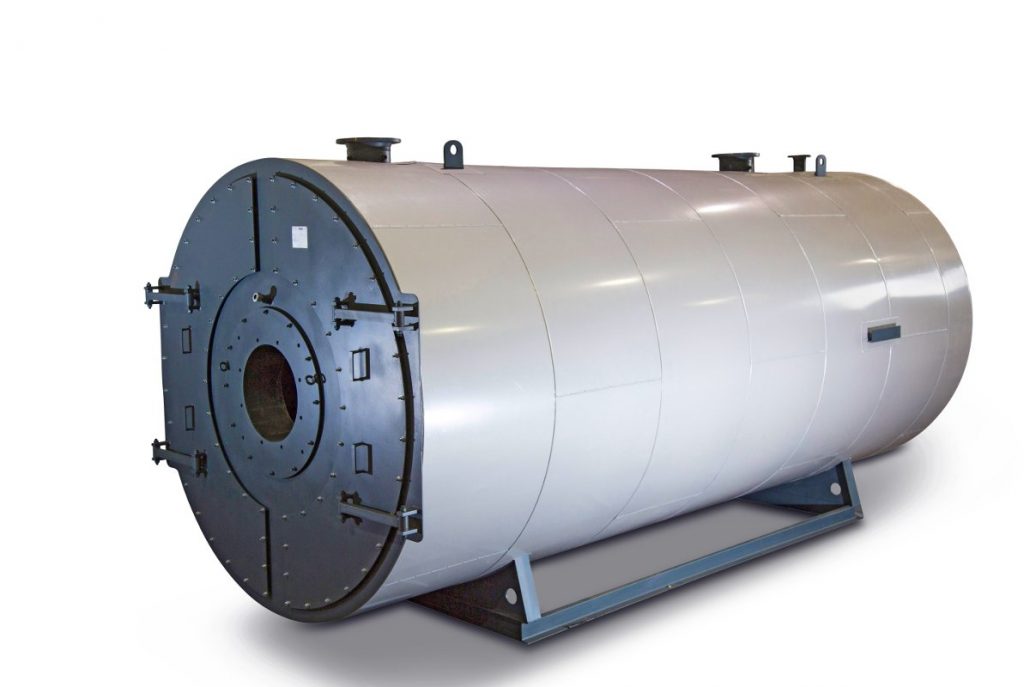

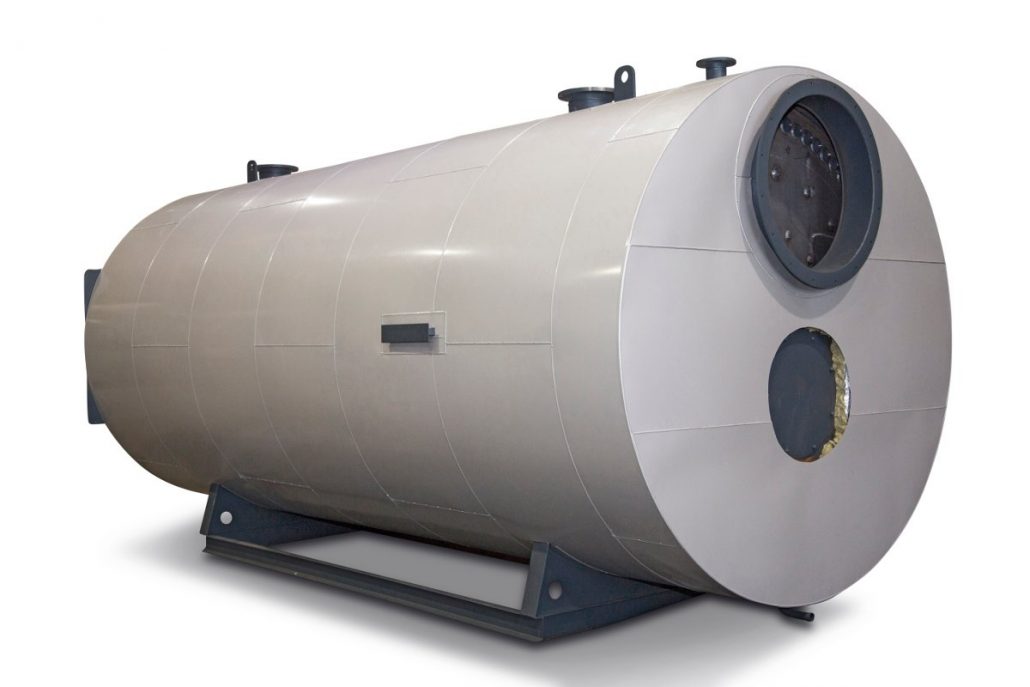

Серия водогрейных жаротрубных котлов GPT/AC имеет стандартное рабочее давление до 6 бар. Максимальная рабочая температура воды в котле 95°С. Диапазон тепловой мощности данной линейки котлов составляет от 3 000 до 20 000 кВт. Основное применение котлы серии GPT/AC находят в закрытых системах теплоснабжения технологий крупных производственных комплексов или в котельных районных городских тепловых станций.

Основные конструкционные особенности котла серии GPT/AC:

  • 3-х ходовая топка, состоящая из жаровой трубы, омываемой водой тыльной поворотной камеры и пучка дымогарных труб второго и третьего хода. За счет эффективного использования увеличенных теплообменных поверхностей достигается высокий КПД до 92% и низкое содержание NOx в дымовых газах. Трехходовая конструкция котла обеспечивает равномерные нагрузки на конструкцию котла, что обеспечивает его значительный срок службы;

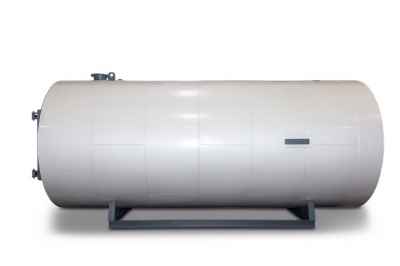

  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Горизонтальное исполнение котла;

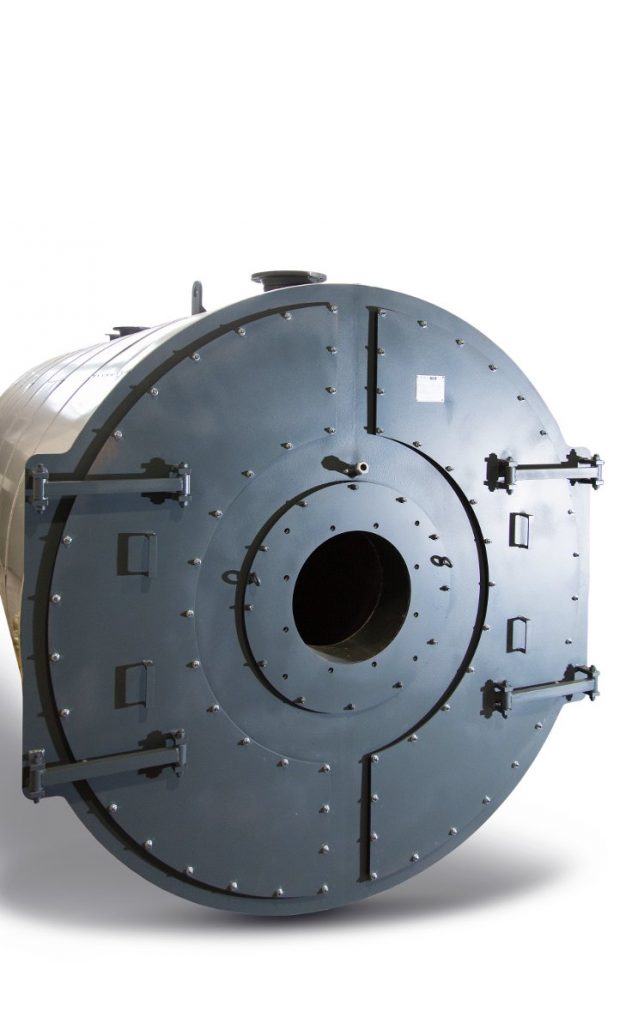

  • Открываемые передние и задняя крышки котла обеспечивают легкий доступ к жаровой трубе и дымогарным трубам для чистки, планового технического обслуживания и ремонта;
  • Возможность установки на котле встроенного экономайзера;
  • Возможность применения моноблочных или блочных промышленных горелочных устройств, работающих на жидком и газообразном топливе, с модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Два предохранительных клапана;
  • Электромеханический прессостат максимального давления;
  • Электромеханический прессостат минимального давления;
  • Электромеханический термостат максимальной температуры с ручной разблокировкой;
  • Термостат максимальной температуры дымовых газов;
  • Манометр давления воды в котле;
  • Термометр температуры воды в котле;
  • Глазок контроля пламени.

Управляющие устройства:

  • Блок управления горелки с плавным регулированием мощности;
  • Датчик рабочей температуры воды.

Пульт управления котлом:

  • Главный выключатель, выключатель горелки, переключатель мануального управления мощностью горелки, контрольные лампы, сигнальные лампы аварийной блокировки котла, звуковая сигнализация неисправности.

Горелка:

  • Возможна установка модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОГРЕЙНОГО КОТЛА мод. GPT/AC

МОДЕЛЬGPT/AС 2000GPT/AС 3000GPT/AС 4000GPT/AС 5000GPT/AС 6000GPT/AС 8000GPT/AС 10000GPT/AС 12000GPT/AС 14000
Мощность, кВт200030004000500060008000100001200014000
Мощность, ккал/ч17200002580000343900042990005159000687900085980001031800012038000
Площадь теплообменной поверхности, м2758298128174212268302342
Объем воды в котле, л42795200632567601060011880155001750020500
Гидравлическое сопротивление контура циркуляции воды через котел, мбар100100100110100110170250260
Аэродинамическое сопротивление контура дымовых газов, мбар91010,511111315,51417
Присоеденительный диаметр дымохода, мм5505506007007008009009001000
Присоеденительный диаметр штуцера воды, ммDN200DN200DN200DN200DN250DN250DN250DN300DN300
Длина котла (L), мм399649105152542261326432645267327332
Ширина котла (W), мм195019502020210023502480280029003000
Высота котла (H), мм237023702370245027002900330034003500
Вес (исплонение 6 бар), кг322292323371430526617640764
