Garioni Naval - GMT/HP

Модели серии GMT/HP

  • GMT/HP 100
  • GMT/HP 200
  • GMT/HP 300
  • GMT/HP 400
  • GMT/HP 500
  • GMT/HP 600
  • GMT/HP 800
  • GMT/HP 1000
  • GMT/HP 1250
  • GMT/HP 1500
  • GMT/HP 1750
  • GMT/HP 2000
  • GMT/HP 2500
  • GMT/HP 3000
  • GMT/HP 3600
  • GMT/HP 4000
  • GMT/HP 5000

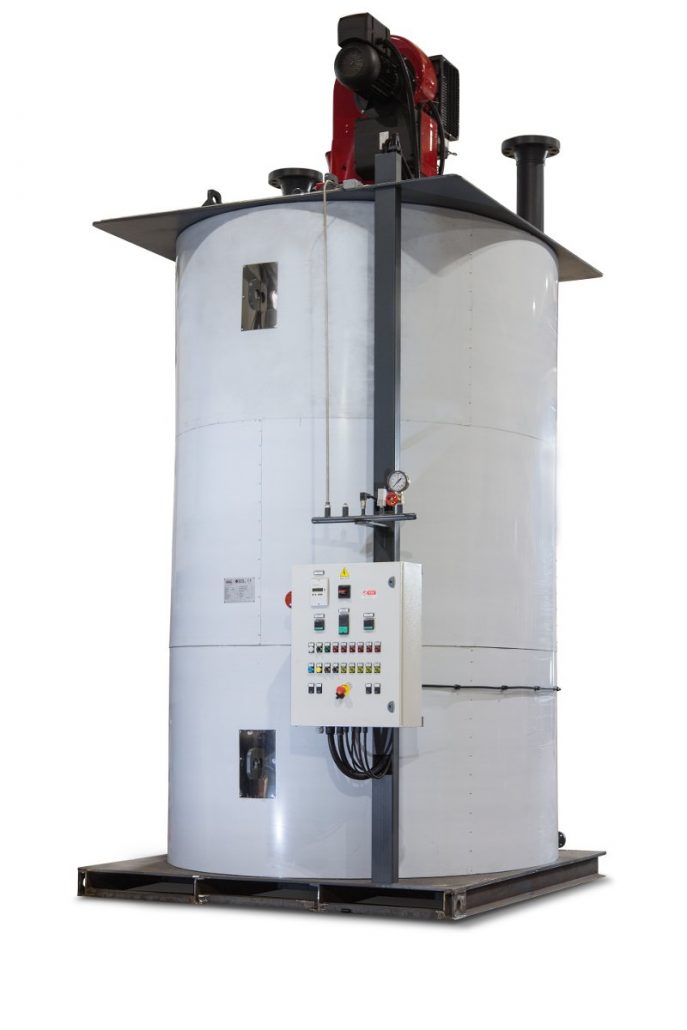

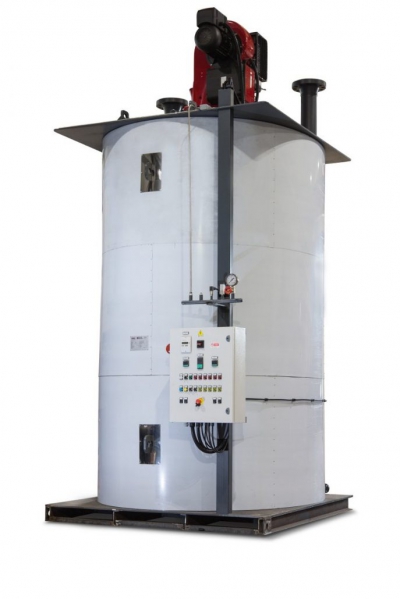

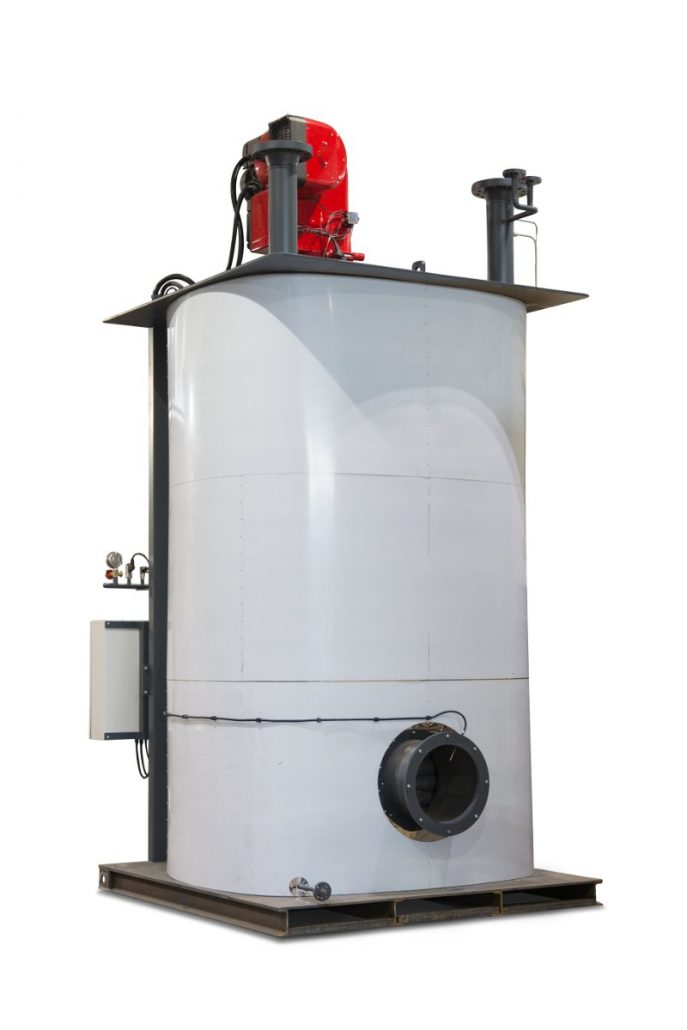

Серия паровых змеевиковых котлов высокого давления с естественной циркуляцией GMT/HP имеет стандартное рабочее давление до 90 бар и покрывает широкий диапазон тепловой мощности от 116 до 5815 кВт. Данная серия котлов разрабатывалась для установки на промышленных объектах по производству растительных масел. Котлы серии GMT/HP применяются в составе вертикального закрытого парового контура с естественной циркуляцией пара в установках дезодорации растительных масел.

Основные конструкционные особенности котла серии GMT/HP:

  • 3-х ходовая топка, состоящая из двух коаксиально расположенных змеевиков, обеспечивает высокий КПД до 84% и низкое содержание NOx в дымовых газах;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Вертикальное исполнение котла обеспечивает возможность размещения в стесненных условиях малого помещения котельной;
  • Малый внутренний объем воды и пара позволяет применять котел в котельных, встроенных в существующие производственные здания;
  • Относительно малый вес котла с водой;
  • Открываемая верхняя крышка котла обеспечивают легкий доступ к змеевику для чистки, планового технического обслуживания и ремонта;
  • Возможность извлечения и замены змеевика;
  • Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, с модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Два предохранительных клапана;
  • Две герметичные мембраны с датчиками контроля разрыва под предохранительными клапанами;
  • Предохранительное электромеханическое реле давления с ручной разблокировкой;
  • Электронное ограничение максимального рабочего давления;
  • Система контроля температуры пара;
  • Система контроля температуры дымовых газов;
  • Манометр давления пара;
  • Датчик уровня воды в котле;
  • Глазок контроля пламени.

Управляющие устройства:

  • Контроллер управления мощностью котла;
  • Аналоговый датчик давления пара для горелок с плавной регулировкой мощности;
  • Возможность дистанционного изменения уставки рабочего давления пара.

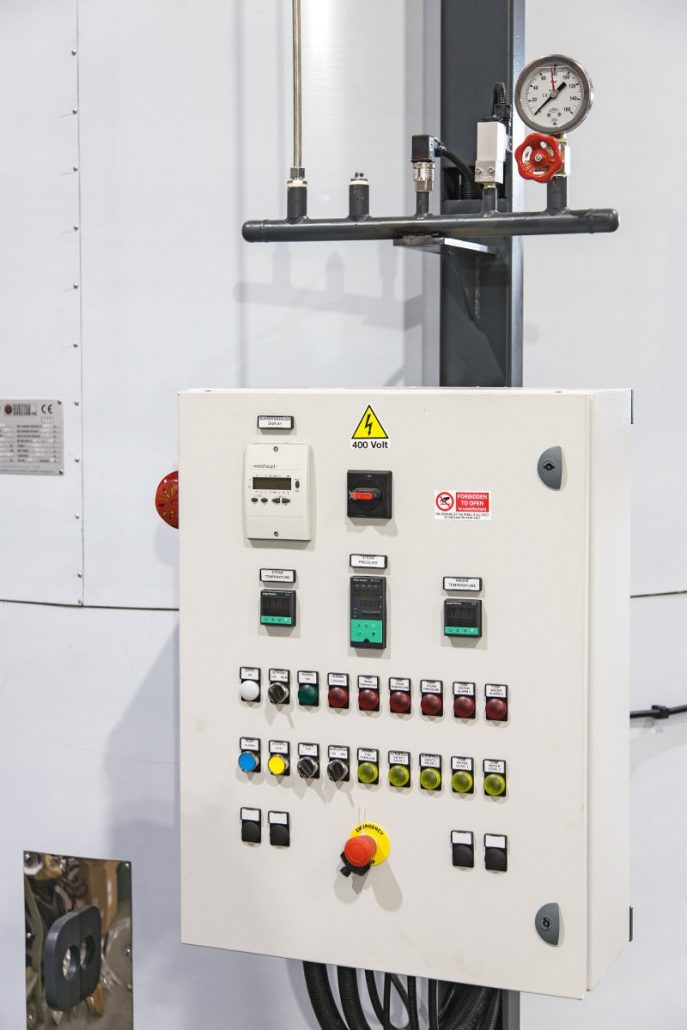

Пульт управления котлом:

  • Главный выключатель, выключатель горелки, аварийная сирена, контрольные лампы, лампы аварийной сигнализации.

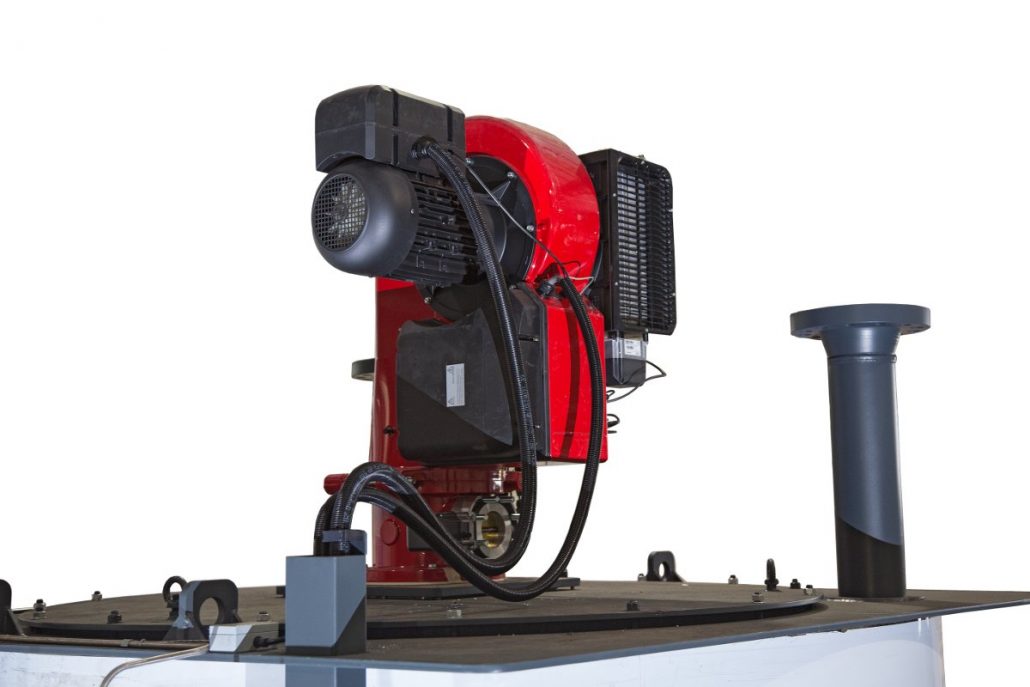

Горелка:

  • Модуляционные горелки, работающие на природном газе или дизельном топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОВОГО КОТЛА мод. GMT-HP 100 - 1000

МОДЕЛЬGMT/HP 100GMT/HP 200GMT/HP 300GMT/HP 400GMT/HP 500GMT/HP 600GMT/HP 800GMT/HP 1000
Мощность, кВт1162333494655826989301163
Мощность, ккал/ч1000002000003000004000005000006000008000001000000
Рабочее давление, бар9090909090909090
КПД, %--------
Емкость паро-водяного контура, л5866127127290290557557
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст2030354045507580
Длина котла (L), мм17301630176017601980198023252325
Ширина котла (W), мм11501150125012501500150018001800
Высота котла (H), мм22552265280528053055305533253325
Вес, кг13301330170017002500250042004200

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОВОГО КОТЛА мод. GMT-HP 1250 - 5000

МОДЕЛЬGMT/HP 1250GMT/HP 1500GMT/HP 1750GMT/HP 2000GMT/HP 2500GMT/HP 3000GMT/HP 3600GMT/HP 4000GMT/HP 5000
Мощность, кВт145417452035232629083489418746525815
Мощность, ккал/ч125000015000001750000200000025000003000000360000040000005000000
Рабочее давление, бар909090909090909090
КПД, %---------
Емкость паро-водяного контура, л6551239138914811330156621502350-
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст85909090100110110130-
Длина котла (L), мм23352790279528302830283031603160-
Ширина котла (W), мм18002250225022502250225027002700-
Высота котла (H), мм38254335462549255185564060406525-
Вес, кг42007900840084009500102001340015500-
