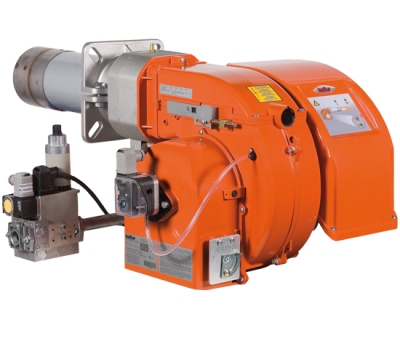

Baltur TBG 45 (Код: 17200010)

Топливо газ
Вид регулирования одноступенчатая
Минимальная тепловая мощность, кВт 100
Максимальная тепловая мощность, кВт 450
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха ручная
Контроль пламени электрод ионизатор
Минимальный расход газа, м3/ч 11
Максимальный расход газа, м3/ч 48
Расположение выходного подсоединения газовой рампы сверху, снизу
Напряжение питания, В 230
Мощность двигателя вентилятора, кВт 0,5
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP44
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • CE версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

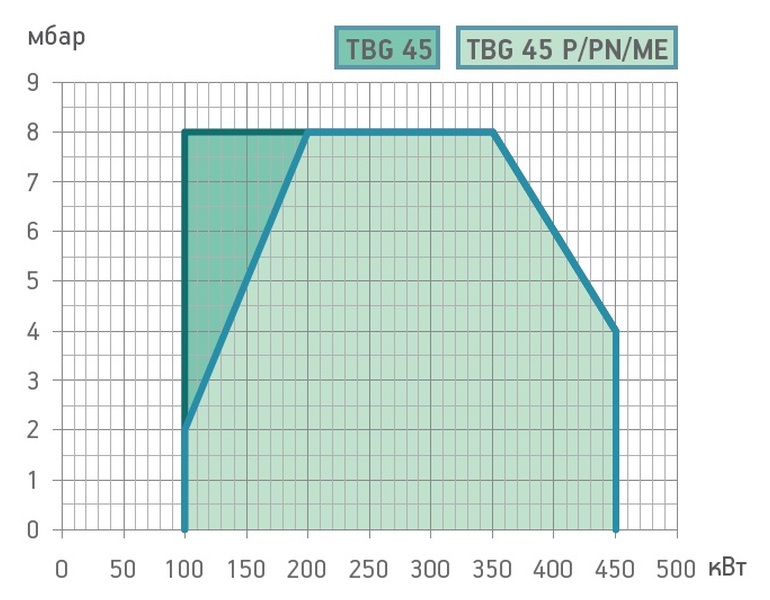

Диаграмма рабочей зоны горелки

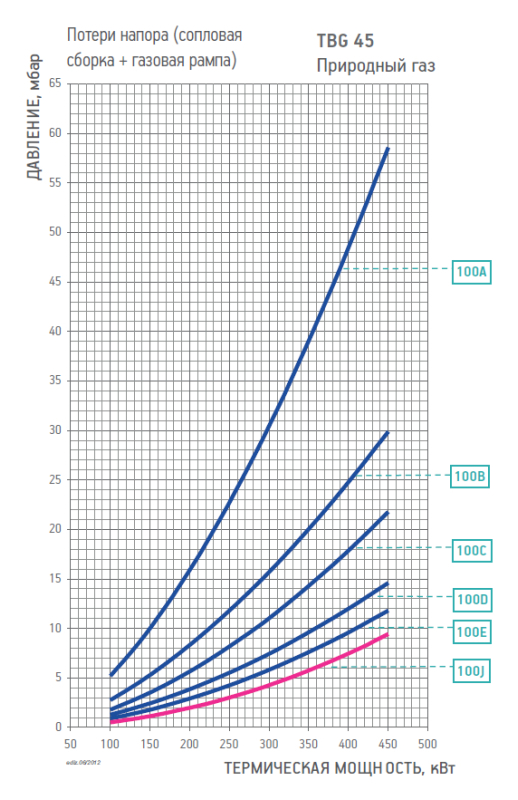

Диаграмма рабочей зоны газовой рампы
Диаграмма рабочей зоны газовой рампы TBG 45

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ 100A CE 360   19990510 в комплекте 96000005 B2
CTV 19990510 в комплекте 96000005 98000101 B2 12)
EXP 360   19990545 в комплекте 96000005 M2
CTV 19990545 в комплекте 96000005 98000101 M2
100B CE 360   19990511 в комплекте 96000004 B2
CTV 19990511 в комплекте 96000004 98000101 B2 12)
EXP 360   19990546 в комплекте 96000004 M2
CTV 19990546 в комплекте 96000004 98000101 M2
100C CE 360   19990512 в комплекте 96000004 B2
CTV 19990512 в комплекте 96000004 98000101 B2 12)
EXP 360   19990547 в комплекте 96000004 M2
CTV 19990547 в комплекте 96000004 98000101 M2
100D CE 360   19990513 в комплекте B2
CTV 19990513 в комплекте 98000101 B2 12)
EXP 360   19990548 в комплекте M2
CTV 19990548 в комплекте 98000101 M2
100E CE 360   19990514 в комплекте 96000013 B2
CTV 19990514 в комплекте 96000013 98000101 B2 12)
EXP 360   19990549 в комплекте 96000013 M2
CTV 19990549 в комплекте 96000013 98000101 M2
100J EXP 140   19990471 ME4
Информация для транспортировки горелки
Вес без упаковки, кг 32
Вес с упаковкой, кг 40
Ширина упаковки, мм 970
Глубина упаковки, мм 570
Высота упаковки, мм 480
