Baltur TBG 150 PN (Код: 17630010)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием
Минимальная тепловая мощность, кВт 300
Максимальная тепловая мощность, кВт 1500
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:4
Минимальный расход газа, м3/ч 32
Максимальный расход газа, м3/ч 159
Расположение выходного подсоединения газовой рампы сверху, снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 2,2
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СE версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром;
  • Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления с сигнальными лампами;
  • Использован материал снижающий шум вентилятора;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки

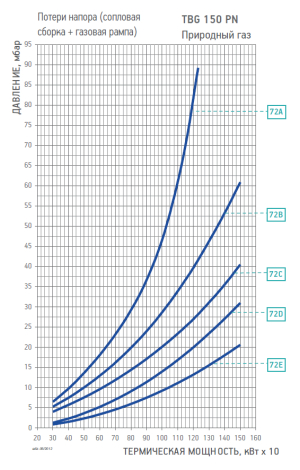

Диаграмма рабочей зоны газовой рампы

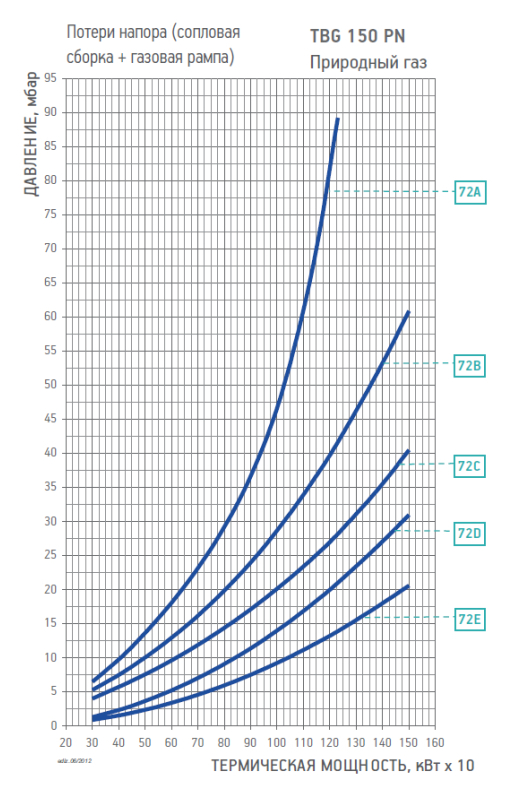

Диаграмма рабочей зоны газовой рампы TBG 150 PN

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ72ACE100CTV19990441в комплекте9600003298000101D311)
360CTV19990448в комплекте9600003298000101D39) 11)
EXP100 19990441в комплекте96000032DE3
CTV19990441в комплекте9600003298000101DE3
360 19990448в комплекте96000032DE39)
CTV19990448в комплекте9600003298000101DE39)
72BCE100CTV19990442в комплекте9600000798000101D311)
360CTV19990449в комплекте9600000798000101D39) 11)
EXP100 19990442в комплекте96000007DE3
CTV19990442в комплекте9600000798000101DE3
360 19990449в комплекте96000007DE39)
CTV19990449в комплекте9600000798000101DE39)
72CCE100CTV19990443в комплекте98000101D311)
EXP100 19990443в комплектеDE3
CTV19990443в комплекте98000101DE3
72DCE500CTV19990530в комплекте98000102D311)
EXP500 19990530в комплектеDE3
CTV19990530в комплекте98000102DE3
72ECE500CTV19990531в комплекте98000101D311)
EXP500 19990531в комплектеDE3
CTV19990531в комплекте98000101DE3
Информация для транспортировки горелки
Вес без упаковки, кг 71
Вес с упаковкой, кг 92
Ширина упаковки, мм 1070
Глубина упаковки, мм 800
Высота упаковки, мм 700
