Baltur TBG 150 ME (Код: 17640020)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с электронным регулированием
Минимальная тепловая мощность, кВт 300
Максимальная тепловая мощность, кВт 1500
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:5
Минимальный расход газа, м3/ч 32
Максимальный расход газа, м3/ч 159
Расположение выходного подсоединения газовой рампы сверху, снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 2,2
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Степень защиты электрооборудования IP40
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления, оснащается дисплеем, отображающим рабочий процесс и клавиатурой для регулировки параметров горелки;
  • Использован материал снижающий шум вентилятора;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки

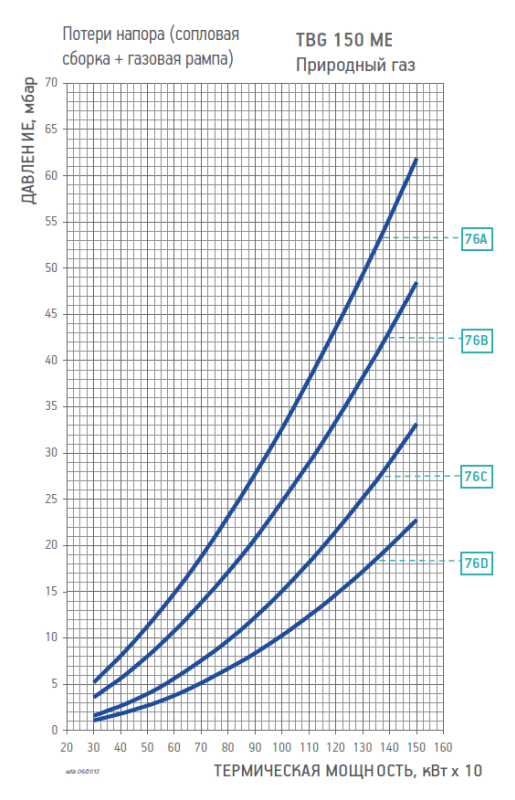

Диаграмма рабочей зоны газовой рампы
Диаграмма рабочей зоны газовой рампы TBG 150 ME

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ76ACE / EXP360CTV19990558в комплекте96000007в комплектеD2
76BCE / EXP360CTV19990559в комплектев комплектеD2
76CCE / EXP500CTV19990524в комплектев комплектеD2
76DCE / EXP500CTV19990525в комплектев комплектеD2
Информация для транспортировки горелки
Вес без упаковки, кг 71
Вес с упаковкой, кг 92
Ширина упаковки, мм 1070
Глубина упаковки, мм 800
Высота упаковки, мм 700
