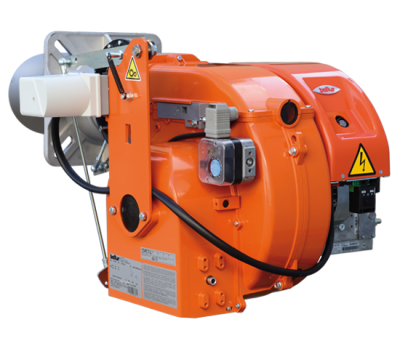

Baltur TBG 60 MC (Код: 17310010)

TBG 60 MC
zoom Увеличить изображение
Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием
Минимальная тепловая мощность, кВт 120
Максимальная тепловая мощность, кВт 600
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха механический регулятор
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:5
Минимальный расход газа, м3/ч 13
Максимальный расход газа, м3/ч 63
Расположение выходного подсоединения газовой рампы снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 0,8
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP40
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления, оснащается дисплеем, отображающим рабочий процесс и клавиатурой для регулировки параметров горелки;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

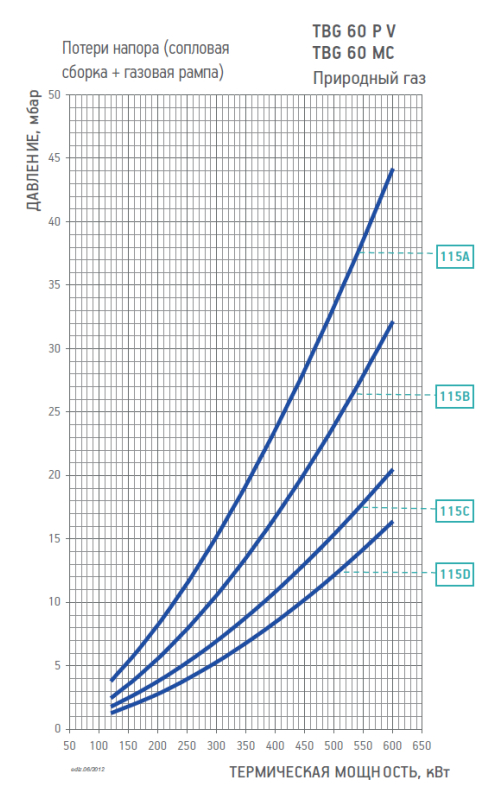

Диаграмма рабочей зоны газовой рампы TBG 60 MC

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код		Регулятор давления газа с фильтром
Код		Адаптер - горелка/рампа
Код		Контроль герметичности клапанов
Код		СхемаПрим.
ПРИР. ГАЗ179ACE / EXP360 19990546в комплекте96000004–B7
CTV19990546в комплекте9600000498000101B712)
179BCE / EXP360 19990547в комплекте96000004–B7
CTV19990547в комплекте9600000498000101B712)
179CCE / EXP360 19990548в комплекте––B7
CTV19990548в комплекте–98000101B712)
179DCE / EXP360 19990549в комплекте96000013–B7
CTV19990549в комплекте9600001398000101B712)
Информация для транспортировки горелки
Вес без упаковки, кг 35
Вес с упаковкой, кг 51
Ширина упаковки, мм 1070
Глубина упаковки, мм 800
Высота упаковки, мм 700
