Baltur TBG 210 MC (Код: 17750010)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием
Минимальная тепловая мощность, кВт 400
Максимальная тепловая мощность, кВт 2100
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха механический регулятор
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:4
Минимальный расход газа, м3/ч 42
Максимальный расход газа, м3/ч 222
Расположение выходного подсоединения газовой рампы снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 3
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления с сигнальными лампами;
  • Использован материал снижающий шум вентилятора;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

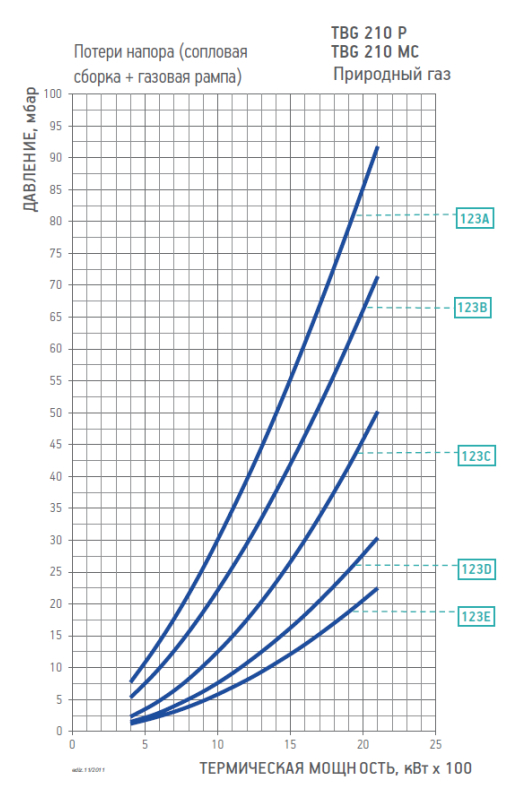

Диаграмма рабочей зоны газовой рампы TBG 210 MC

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ123ACE360CTV19990548в комплекте9600000798000101B711)
EXP360 19990548в комплекте96000007BE7
CTV19990548в комплекте9600000798000101BE7
123BCE360CTV19990549в комплекте98000101B711)
EXP360 19990549в комплектеBE7
CTV19990549в комплекте98000101BE7
123CCE500CTV19990550в комплекте98000102B711)
EXP500 19990550в комплектеBE7
CTV19990550в комплекте98000102BE7
123DCE500CTV19990563в комплекте98000101B711)
EXP500 19990563в комплектеBE7
CTV19990563в комплекте98000101BE7
123ECE500CTV19990564в комплекте98000101B711)
EXP500 19990564в комплектеBE7
CTV19990564в комплекте98000101BE7
Информация для транспортировки горелки
Вес без упаковки, кг 74
Вес с упаковкой, кг 95
Ширина упаковки, мм 1070
Глубина упаковки, мм 800
Высота упаковки, мм 700
