Baltur BGN 350 MC (Код: 16900010)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием
Минимальная тепловая мощность, кВт 900
Максимальная тепловая мощность, кВт 3600

Технические характеристики

Регулировка расхода воздуха механический регулятор
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:4
Минимальный расход газа, м3/ч 95
Максимальный расход газа, м3/ч 381
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 7
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления с сигнальными лампами;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

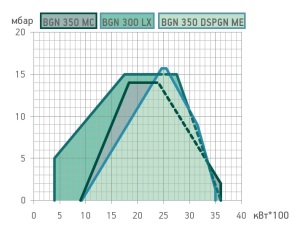

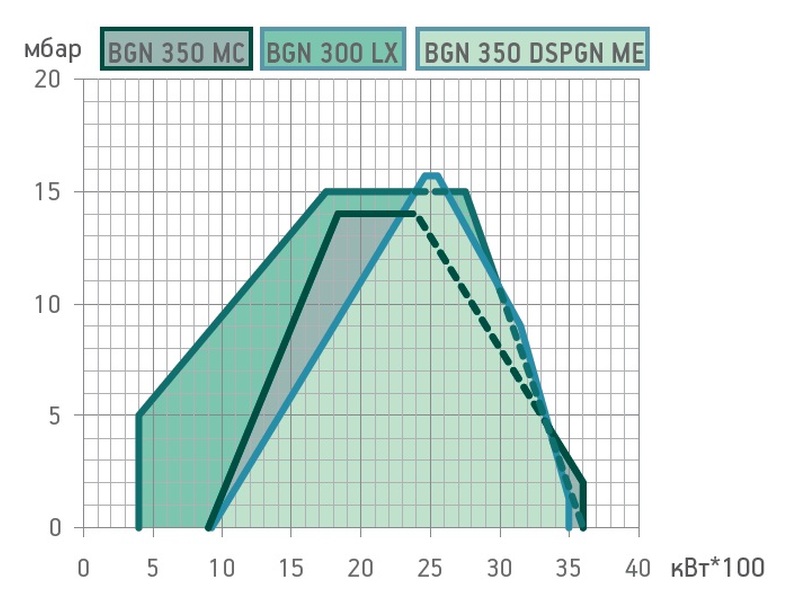

Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

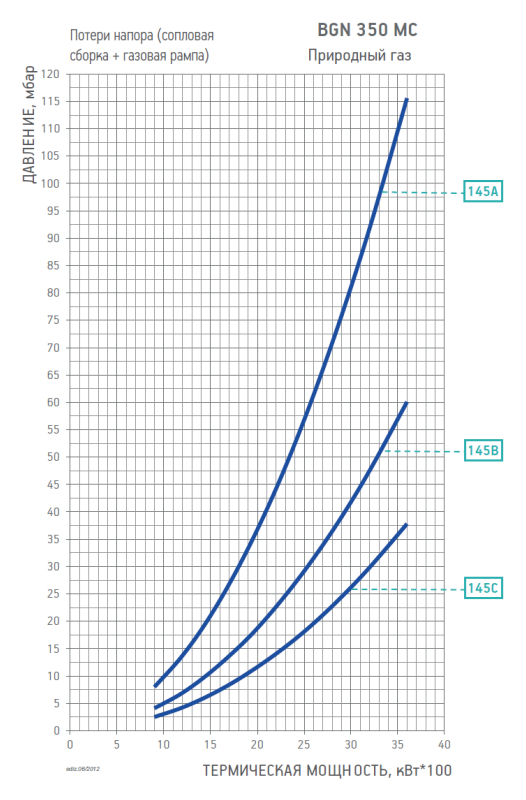

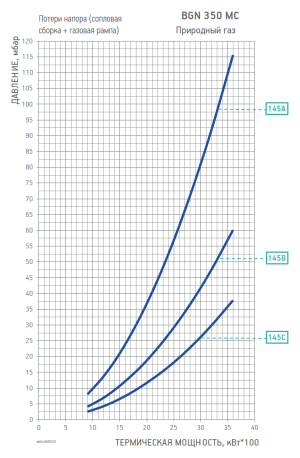

Диаграмма рабочей зоны газовой рампы BGN 350 MC

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ145ACE / EXP500CTV19990566в комплектев комплектеB7
145BCE / EXP500CTV19990567в комплектев комплектеB7
145CCE / EXP500CTV19990568в комплектев комплектеB7
Производитель: Baltur
Информация для транспортировки горелки
Вес без упаковки, кг 186,9
Вес с упаковкой, кг 258
Ширина упаковки, мм 1250
Глубина упаковки, мм 1150
Высота упаковки, мм 960
