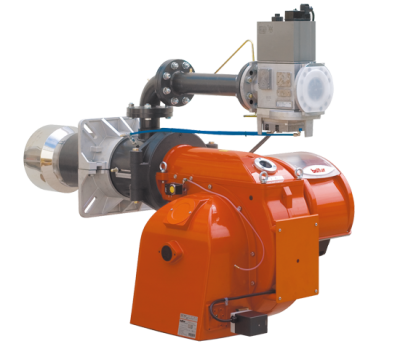

Baltur BGN 390 LX V (Код: 15290015)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием
Минимальная тепловая мощность, кВт 400
Максимальная тепловая мощность, кВт 3950
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:8
Минимальный расход газа, м3/ч 42
Максимальный расход газа, м3/ч 418
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 7
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • Изменение скорости вращения вентилятора в соответствии с рабочей точкой с помощью инвертора для снижения электропотребления и шума;
  • СE версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления с сигнальными лампами;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

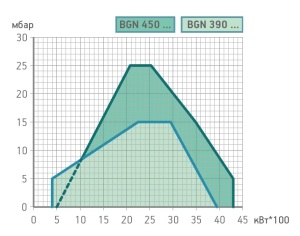

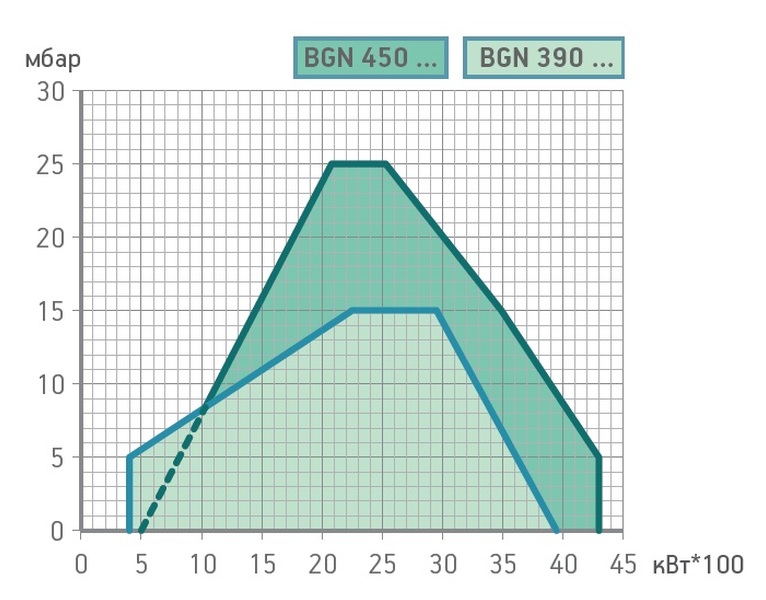

Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

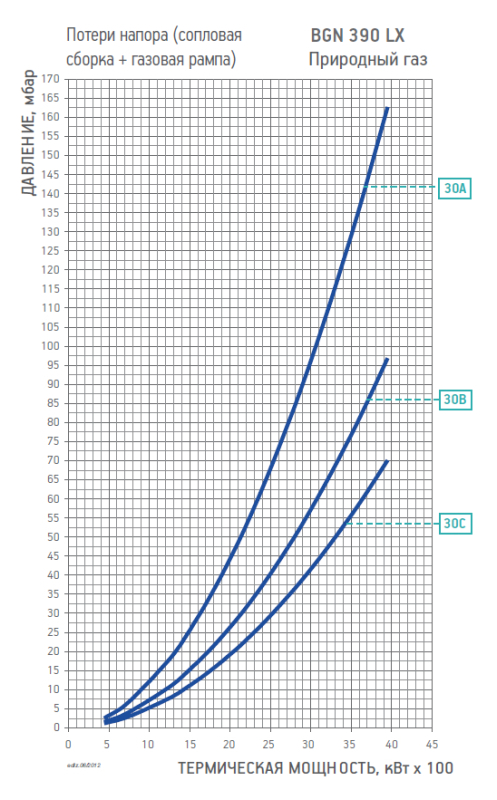

Диаграмма рабочей зоны газовой рампы BGN 390 LX V

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ30ACE500CTV19990530в комплекте9600001298000102D311)
EXP500 19990530в комплекте96000012DE3
CTV19990530в комплекте9600001298000102DE3
30BCE500CTV19990539в комплекте9600500398000101D311)
EXP500 19990539в комплекте96005003DE3
CTV19990539в комплекте9600500398000101DE3
30CCE500CTV19990485в комплекте9600500498000101D311)
EXP500 19990485в комплекте96005004DE3
CTV19990485в комплекте9600500498000101DE3
Информация для транспортировки горелки
Вес без упаковки, кг 251
Вес с упаковкой, кг 322
Ширина упаковки, мм 2020
Глубина упаковки, мм 1140
Высота упаковки, мм 1010
